○吉備中央町準用河川に係る河川管理施設等の構造の技術的基準を定める条例施行規則
平成25年3月27日
規則第14号
(趣旨)
第1条 この規則は、吉備中央町準用河川に係る河川管理施設等の構造の技術的基準を定める条例(平成25年吉備中央町条例第14号。以下「条例」という。)の施行に関し必要な事項を定めるものとする。
(1) 常時満水位である場合
(2) サーチャージ水位である場合
(3) 設計洪水位である場合
2 フィルダムの堤体及び基礎地盤に関する構造計算は、前項の規定によるほか、ダムの非越流部の直上流部における水位が常時満水位以下で、かつ、水位を急速に低下させる場合における荷重を採用して行うものとする。
(ダムの構造計算に用いる設計震度)
第3条 ダムの構造計算に用いる設計震度は、ダムの種類及び地域の区分に応じ、次の表に掲げる値以上の値で当該ダムの実情に応じて定める値とする。
ダムの種類 | 地域の区分 | ||||
強震帯地域 | 中震帯地域 | 弱震帯地域 | |||
1 | 重力式コンクリートダム | 0.12 | 0.12 | 0.10 | |
2 | アーチ式コンクリートダム | 0.24 | 0.24 | 0.20 | |
3 | フィルダム | ダムの堤体がおおむね均一の材料によるもの | 0.15 | 0.15 | 0.12 |
その他のもの | 0.15 | 0.12 | 0.10 | ||
3 アーチ式コンクリートダムのゲートを堤体以外の場所に設ける場合における当該ゲートの構造計算に用いる設計震度は、前2項の規定により定めた値の2分の1の値とすることができる。
4 第1項の表に掲げる強震帯地域、中震帯地域及び弱震帯地域は、国土交通大臣が別に定めるものを参照するものとする。
(ダムの堤体の自重)
第4条 河川管理施設等の構造の技術的基準を定める条例(以下「条例」という。)第6条のダムの堤体の自重は、ダムの堤体の材料の単位体積重量を基礎として計算するものとする。
(貯留水による静水圧の力)
第5条 条例第6条の貯留水による静水圧の力は、ダムの堤体と貯留水との接触面に対して垂直に作用するものとし、次の式によって計算するものとする。
P＝W0h0
〔この式において、P、W0及びh0は、それぞれ次の数値を表すものとする。
P 貯留水による静水圧の力(単位 1平方メートルにつき重量トン)
W0 水の単位体積重量(単位 1立方メートルにつき重量トン)
項 | 貯水池の水位 | ダムの非越流部の直上流部における波浪を考慮した水位 (単位：メートル) |
1 | ダムの非越流部の直上流部における水位が常時満水位である場合 | 常時満水位に風による波浪の貯水池の水面からの高さ及び地震による波浪の貯水池の水面からの高さを加えた水位 |
2 | ダムの非越流部の直上流部における水位がサーチャージ水位である場合 | サーチャージ水位に風による波浪の貯水池の水面からの高さ及び地震による波浪の貯水池の水面からの高さの2分の1を加えた水位 |
3 | ダムの非越流部の直上流部における水位が設計洪水位である場合 | 設計洪水位に風による波浪の貯水池の水面からの高さを加えた水位 |
(貯水池内に堆積する泥土による力)
第6条 条例第6条の貯水池内に堆積する泥土による力は、ダムの堤体と貯水池内に堆積する泥土との接触面において鉛直方向及び水平方向に作用するものとし、鉛直方向に作用する力は堆積する泥土の水中における単位体積重量を基礎として計算するものとし、水平方向に作用する力は次の式によって計算するものとする。
Pe＝CeW1d
〔この式において、Pe、Ce、W1及びdは、それぞれ次の数値を表すものとする。
Pe 泥土による水平力(単位1平方メートルにつき重量トン)
Ce 適切な工学試験の結果又は類似のダムの構造計算に用いられた値に基づき定める泥圧係数
W1 堆積する泥土の水中における単位体積重量(単位1立方メートルにつき重量トン)
d 貯水池内に堆積すると予想される泥土面からダムの堤体と堆積する泥土との接触面上の泥土による水平力を求めようとする点までの深さ(単位 メートル)〕
(地震時におけるダムの堤体の慣性力)
第7条 条例第6条の地震時におけるダムの堤体の慣性力は、ダムの堤体に水平方向に作用するものとし、次の式によって計算するものとする。
I＝WKd
この式において、I、W及びKdは、それぞれ次の数値を表すものとする。
I 地震時におけるダムの堤体の慣性力(単位 1立方メートルにつき重量トン)
W ダムの堤体の自重(単位 1立方メートルにつき重量トン)
(地震時における貯留水による動水圧の力)
第8条 条例第6条の地震時における貯留水による動水圧の力は、ダムの堤体と貯留水との接触面に対して垂直に作用するものとし、適切な工学試験又は類似のダムの構造計算に用いられた方法に基づき定める場合を除き、次の式によって計算するものとする。
Pd＝0.875W0KdH1h1
〔この式において、Pd、W0、Kd、H1及びh1は、それぞれ次の数値を表すものとする。
Pd 地震時における貯留水による動水圧の力(単位1平方メートルにつき重量トン)
W0 水の単位体積重量(単位1立方メートルにつき重量トン)
H1 ダムの非越流部の直上流部における水位から基礎地盤までの水深(単位メートル)
h1 ダムの非越流部の直上流部における水位からダムの堤体と貯留水との接触面上の動水圧を求めようとする点までの水深(単位メートル)〕
(1) | (2) | (3) | ||||
断面上の位置 | 上流端 | 上流端と下流端との間 | 下流端 | |||
1 | 排水孔の効果が及ぶ断面 | 上流側水圧の値 | (イ) | (ロ) | (ハ) | 下流側水圧の値 |
上流端と排水孔との間 | 排水孔 | 排水孔と下流端との間 | ||||
(1)欄の値と(2)の(ロ)欄の値とを直線的に変化させた値 | (1)欄の値と(3)欄の値との差の5分の1以上の値に(3)欄の値を加えた値 | (二)の(ロ)欄の値と(3)欄の値とを直線的に変化させた値 | ||||
2 | 排水孔の効果が及ばない断面又は排水孔の無いダムの断面 | 上流側水圧と下流側水圧との差の3分の1以上の値に下流側水圧を加えた値 | (1)欄の値と(3)欄の値とを直線的に変化させた値 | 下流側水圧の値 | ||
(コンクリートダムの安定性及び強度)
第10条 コンクリートダムは、第2条第1項に規定する場合において、ダムの堤体と基礎地盤との接合部及びその付近における剪断力による滑動に対し、必要な剪断摩擦抵抗力を有するものとする。
2 前項の剪断摩擦抵抗力は、次のイの式によって計算するものとし、かつ、次のロの式を満たすものでなければならない。
イ Rb＝fV＋τ010
ロ Rb≧4H
〔これらの式において、Rb、f、V、τ0、l0及びHは、それぞれ次の数値を表すものとする。
Rb：単位幅当たりの剪断摩擦抵抗力(単位 1メートルにつき重量トン)
f：適切な工学試験の結果又は類似のダムの構造計算に用いられた値に基づき定める内部摩擦係数
V：単位幅当たりの剪断面に作用する垂直力(単位 1メートルにつき重量トン)
τ0：類似のダムに関する資料及び岩盤性状等により明らかな場合を除き、現場試験の結果に基づき定める剪断強度(単位 1平方メートルにつき重量トン)
l0：剪断抵抗力が生ずる剪断面の長さ(単位 メートル)
H：単位幅当たりの剪断力(単位 1メートルにつき重量トン)〕
3 コンクリートダムの堤体に生ずる応力は、第2条第1項に規定する場合において、標準許容応力を超えてはならないものとする。ただし、地震時において、ダムの堤体に生ずる圧縮応力については、標準許容応力にその30パーセント以内の値を加えた値を超えてはならないものとする。
4 前項の標準許容応力は、ダムの堤体の材料として用いられるコンクリートの圧縮強度を基準とし、安全率を4以上として定めるものとする。
5 重力式コンクリートダムの堤体は、第2条第1項に規定する場合において、その上流面に引っ張り応力を生じない構造とするものとする。ただし、局部的な引っ張り応力に対して鉄筋等で補強されているダムの堤体の部分については、この限りでない。
2 前項の滑り抵抗力は、次のイの式によって計算するものとし、かつ、次のロの式を満たすものでなければならない。
イ Rs＝シグマ｛(N－U)tanφ＋Cl1｝
ロ Rs≧1.2シグマT
〔これらの式において、Rs、N、U、φ、C、l1及びTは、それぞれ次の数値を表すものとする。
Rs 単位幅当たりの滑り抵抗力(単位1メートルにつき重量トン)
N 円形滑り面上の各分割部分に作用する荷重の単位幅当たりの垂直分力(単位1メートルにつき重量トン)
U 円形滑り面上の各分割部分に作用する荷重の単位幅当たりの間げき圧(単位1メートルにつき重量トン)
φ 円形滑り面上の各分割部分の材料の内部摩擦角(単位 度)
C 円形滑り面上の各分割部分の材料の粘着力(単位1平方メートルにつき重量トン)
l1 円形滑り面上の各分割部分の長さ(単位メートル)
T 円形滑り面上の各分割部分に作用する荷重の単位幅当たりの接線分力(単位 1メートルにつき重量トン)〕
3 フィルダムの堤体は、第2条第1項に規定する場合において、浸潤線がダムの堤体の下流側の法面と交わらない構造とするものとする。
4 フィルダムのしゃ水壁は、次の各号に定めるところによるものとする。
(1) しゃ水壁の材料は、土質材料その他不透水性のものであること。
(2) しゃ水壁の高さは、条例第5条の規定による値以上であること。
(3) しゃ水壁及びこれと基礎地盤との接合部は、貫孔作用が生じないものであること。
6 フィルダムには、ダムの堤体の点検、修理等のため貯水池の水位を低下させることができる放流設備を設けるものとする。
項 | 区分 | 荷重 |
1 | 地震時以外の時 | W、P、Pe、Pi、P0 |
2 | 地震時 | W、P、Pe、Pi、I、Pd |
(備考) この表において、W、P、Pe、Pi、I、Pd及びP0は、それぞれ次の荷重を表すものとする。 W ゲートの自重 P 貯留水による静水圧の力 Pe 貯水池内に堆積する泥土による力 Pi 貯留水の氷結時における力 I 地震時におけるゲートの慣性力 Pd 地震時における貯留水による動水圧の力 P0 ゲートの開閉によって生ずる力 |
3 前項の表において採用する荷重によりダムのゲートに生ずる応力は、適切な工学試験の結果に基づき定める許容応力を超えてはならないものとする。
(ダムの越流型洪水吐きのゲート等の構造)
第13条 越流型洪水吐きの引上げ式ゲートの最大引上げ時におけるゲートの下端及び越流型洪水吐きに附属して設けられる橋、巻上げ機その他の堤頂構造物は、設計洪水位において放流されることとなる流量の流水の越流水面から1.5メートル以上の距離を置くものとする。
(堤防の管理用通路)
第14条 条例第24条に規定する管理用通路は、次に定めるところにより設けるものとする。ただし、管理用通路に代わるべき適当な通路がある場合、堤防の全部若しくは主要な部分がコンクリート、鋼矢板若しくはこれらに準ずるものによる構造のものである場合又は堤防の高さと堤内地盤高との差が0.6メートル未満の区間である場合においては、この限りでない。
(1) 幅員は、3メートル以上で堤防の天端幅以下の適切な値とすること。

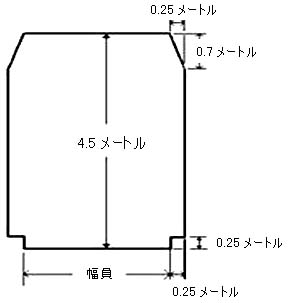

(2) 建築限界は、次の図に示すところによること。
(床止めの設置に伴い必要となる護岸)
第15条 条例第29条に規定する護岸は、次に定めるところにより設けるものとする。ただし、地質の状況等により河岸又は堤防の洗掘のおそれがない場合その他治水上の支障がないと認められる場合は、この限りでない。
(1) 床止めに接する河岸又は堤防の護岸は、上流側は床止めの上流端から10メートルの地点又は護床工の上流端から5メートルの地点のうちいずれか上流側の地点から、下流側は水叩きの下流端から15メートルの地点又は護床工の下流端から5メートルの地点のうちいずれか下流側の地点までの区間以上の区間に設けること。
(2) 前号に掲げるもののほか、河岸又は堤防の護岸は、湾曲部であることその他河川の状況等により特に必要と認められる区間に設けること。
(3) 河岸(低水路の河岸を除く。以下この号において同じ。)又は堤防の護岸の高さは、計画高水位以上とすること。ただし、床止めの設置に伴い流水が著しく変化することとなる区間にあっては、河岸又は堤防の高さとすること。
(4) 低水路の河岸の護岸の高さは、低水路の河岸の高さとすること。
(可動堰の可動部が起伏式である場合におけるゲートの構造)
第16条 可動堰の可動部が起伏式である場合におけるゲート(潮止めをその設置の目的に含む堰のゲートを除く。)の構造の基準は、次に定めるところによるものとする。
(1) ゲートの起立時における上端の高さは、計画横断形に係る低水路の河床の高さと計画高水位との中間位以下とすること。ただし、ゲートを洪水時においても土砂、竹木その他の流下物によって倒伏が妨げられない構造とするとき、又は治水上の機能の確保のため適切と認められる措置を講ずるときは、ゲートの起立時における上端の高さを堤内地盤高又は計画高水位のうちいずれか低い方の高さ以下とすることができる。
(2) ゲートの直高は、3メートル以下とすること。ただし、ゲートを洪水時においても土砂、竹木その他の流下物によって倒伏が妨げられない構造とするときは、この限りでない。
(堰の設置に伴い必要となる護岸等)
第17条 第3条の規定は、堰の設置に伴い必要となる護岸について準用する。この場合において、これらの規定中「床止め」とあるのは、「堰」と読み替えるものとする。
(管理用通路としての効用を兼ねる水門の構造)
第18条 条例第45条第2項の管理用通路としての効用を兼ねる水門の構造は、次に定めるところによるものとする。ただし、管理用通路に代わるべき適当な通路がある場合は、この限りでない。
(1) 管理橋の幅員は、水門に接続する管理用通路の幅員を考慮した適切な値とすること。
(2) 管理橋の設計自動車荷重は、20トンとすること。ただし、管理橋の幅員が3メートル未満の場合は、この限りでない。
(水門又は樋門の設置に伴い必要となる護岸)
第19条 河川又は水路を横断して設ける水門又は樋門の設置に伴い必要となる護岸は、次に定めるところにより設けるものとする。ただし、地質の状況等により河岸又は堤防の洗掘のおそれがない場合その他治水上の支障がないと認められる場合は、この限りでない。
(橋面)
第20条 条例第53条第2項の規則で定める橋の部分は、地覆その他流水が橋を通じて河川外に流出することを防止するための措置を講じた部分とする。
(橋の設置に伴い必要となる護岸)
第21条 橋の設置に伴い必要となる護岸は、次に定めるところにより設けるものとする。ただし、地質の状況等により河岸又は堤防の洗掘のおそれがない場合その他治水上の支障がないと認められる場合は、この限りでない。
(1) 河岸又は堤防に橋台を設けるときは、橋台の両端から上流及び下流にそれぞれ10メートルの地点を結ぶ区間以上の区間に設けること。
(管理用通路の保全のための橋の構造)
第22条 条例第55条の管理用通路の構造に支障を及ぼさない橋(取付部を含む。)の構造は、管理用通路(管理用通路を設けることが計画されている場合は、当該計画されている管理用通路)の構造を考慮して適切な構造の取付通路その他必要な施設を設けた構造とする。ただし、管理用通路に代わるべき適当な通路がある場合は、この限りでない。
(小河川の特例)
第23条 条例第63条に規定する小河川に設ける河川管理施設等については、河川管理上の支障があると認められる場合を除き、次に定めるところによることができる。
(1) 堤防の天端幅は、計画高水位が堤内地盤高より高く、かつ、その差が0.6メートル未満である区間においては、計画高水流量に応じ、次の表の右欄に掲げる値以上とすること。
項 | 計画高水流量(単位：1秒間につき立方メートル) | 天端幅(単位：メートル) |
1 | 50未満 | 2 |
2 | 50以上100未満 | 2.5 |
(2) 堤防の高さは、計画高水位が堤内地盤高より高く、かつ、その差が1.6メートル未満である区間においては、計画高水流量が1秒間につき50立方メートル未満であり、かつ、堤防の天端幅が2.5メートル以上である場合は、計画高水位に0.3メートルを加えた値以上とすること。
(3) 堤防に設ける管理用通路は、川幅が10メートル未満である区間においては、幅員は、2.5メートル以上とし、建築限界は、次の図に示すところによること。
附則
この規則は、平成25年4月1日から施行する。
